Манометр ТМ-510Р стандартного исполнения

Есть вопросы? Наши квалифицированные специалисты готовы проконсультировать вас.
Пишите свои вопросы или отправляйте заявку на нашу почту: gt@gigaterm.ru

Задать вопрос

Манометр ТМ-510Р стандартного исполнения

Цена:

Цена по запросу

Нашли дешевле?

Самовывоз - бесплатно
Доставка - по тарифу ТК

Характеристики

—

a:2:{s:4:"TEXT";s:222:"<img src="/upload/dev2fun.imagecompress/webp/medialibrary/fb7/fb7fa64b6b700b837975859448681610/2021-03-17_11-07-51.webp" alt="Характеристики манометра ТМ-510Р">";s:4:"TYPE";s:4:"HTML";}

Документация

—

Свидетельство об утверждении типа средств измерений

Аттестат аккредитации в области обеспечения единства измерений

Декларация о соответствии Таможенного союза

Сертификат соответствия

Сертификат соответствия требованиям промышленной безопасности

Заключение экспертизы промышленной безопасности

Сертификат соответствия требованиям пожарной безопасности

Заключение о соответствии санитарно-эпидемиологическим и гигиеническим требованиям

Свидетельства о типовом одобрении Российского морского регистра судоходства

Методика поверки

Надежный и точный измерительный прибор, предназначенный для контроля давления в магистралях с жидкими и газообразными средами. Благодаря универсальности, простоте конструкции и доступной стоимости манометр ТМ-510Р стандартного исполнения относится к одним из самых востребованных решений для промышленного и коммунального сектора. Купить оборудование вы можете в компании «Гигатерм». Мы реализуем продукцию напрямую от производителей.

Области применения общетехнических манометров ТМ-510Р.00

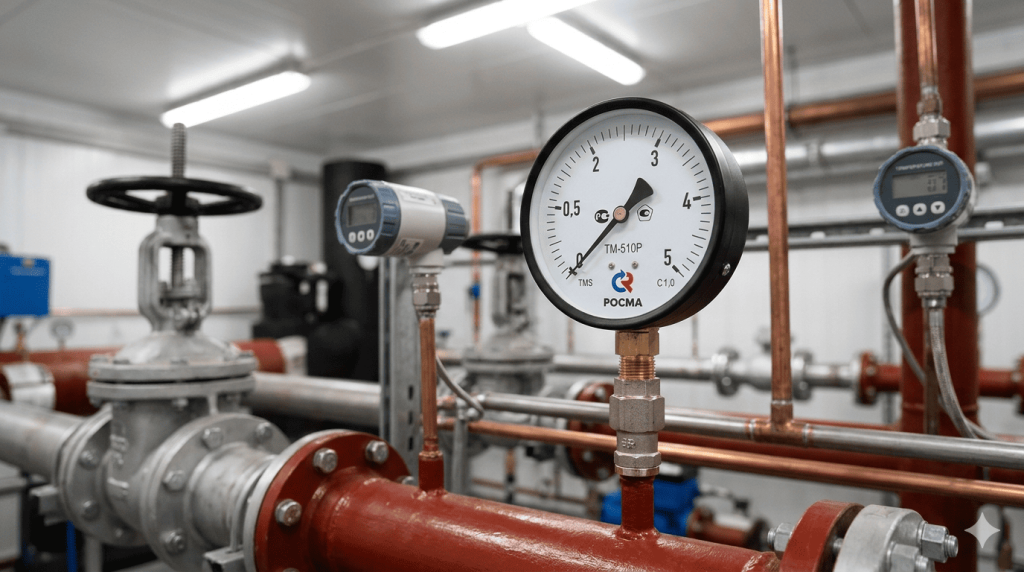

контроль давления в трубопроводах Оборудование широко востребовано в промышленности и коммунальном хозяйстве. Оно решает следующие задачи:

контроля давления теплоносителя в трубопроводах, котлах и тепловых пунктах;
мониторинга напора воды в насосных станциях, магистральных и внутридомовых сетях;
измерение давления воздуха и хладагентов в системах вентиляции и кондиционирования;
контроль рабочих параметров гидра- и пневмосистем в машиностроении и т.д.

Манометр ТМ-510Р стандартного исполнения подходит для работы с невязкими и некристаллизующимися жидкими и газообразными средами, включая:

воду;
пар;
воздух;
кислород;
хладон;
ацетилен и другие газы, неагрессивные к медным сплавам.

Температура измеряемой среды может достигать +150 °С.

Преимущества радиального манометра ТМ-510Р

Оборудование востребовано благодаря ряду достоинств, которые делают его оптимальным выбором для большинства стандартных сценариев измерения давления:

Компактность и лёгкость – позволяет легко встраивать манометр в существующие системы и размещать его в ограниченном пространстве.
Высокая точность – погрешность измерений общетехнических манометровсоставляет не более 1,5% от шкалы.
Широкий диапазон измерений – позволяет подобрать оптимальную модель для конкретной системы.
Простота и удобство эксплуатации, отсутствие сложного обслуживания. Показания манометра ТМ-510Р 00 «Росма» легко считываются со шкалы.
Длительный срок службы – при соблюдении правил эксплуатации манометр способен прослужить до 10 лет.
Доступная цена общетехнического манометра ТМ-510Р 1.5– прибор отличается отличным сочетанием стоимости и рабочих характеристик.
Широкий температурный диапазон эксплуатации от -60 °С, что позволяет использовать оборудование в неотапливаемых помещениях.

Назначение и принцип действия манометра ТМ-510Р «Росма»

Назначение и принцип действия манометра ТМ-510Р «Росма» Основное назначение прибора – визуальный контроль давления в трубопроводах, ёмкостях и технологических установках. Он позволяет оператору оперативно оценить состояние системы и принять необходимые меры в случае отклонения параметров от нормы.

Принцип действия радиального манометра основан на трубке Бурдона – полой, овального или эллиптического сечения, изогнутой по дуге окружности. Один конец запаян и свободен, а второй соединён со штуцером, через который подается измеряемая среда. Под воздействием давления жидкость или газ стремятся распрямить изогнутую трубку. Свободный конец перемещается пропорционально величине приложенной силы, что отражается передаточным механизмом на стрелку прибора. При снижении давления трубка возвращается в исходное положение.

Конструкция и исполнение радиального манометра ТМ-510Р

Благодаря простоте и прочности оборудование отличается долговечностью. Корпус прибора изготовлен из стали, что защищает внутренние узлы от механических повреждений и воздействия окружающей среды. Измерительный механизм манометра ТМ-510Р «Росма», включая трубку Бурдона и передаточные элементы, изготавливается из латунного сплава. Это обеспечивает устойчивость к коррозии и достаточную прочность при работе со средами, неагрессивными к меди.

Шкала радиального манометра защищена прочным стеклом, которое предотвращает попадание пыли и влаги. Используется стандартная резьба соединения, что обеспечивает совместимость с большинством видов трубопроводной арматуры. Радиальное расположение штуцера – снизу, по центру корпуса.

Разновидности и обозначения манометр ТМ-510Р «Росма»

Оборудование выпускается в нескольких исполнениях, которые различаются точностью, типом штуцера и способом монтажа. Выбор зависит от конкретных условий установки и требований к монтажу. Базовая комплектация без дополнительных технических модификаций имеет наименование ТМ-510Р.00. Это самый распространенный манометр радиального типа без фланца. Штуцер расположен снизу и вкручивается в резьбовое отверстие трубопровода или оборудования. Также существуют модели с осевым штуцером для щитового монтажа. Модификации с фланцем обеспечивают фиксацию повышенной надёжности.

Также при выборе следует учитывать класс точности. Наши сотрудники подберут манометр ТМ-510Р «Росма» под конкретные задачи. Действуют скидки и специальные предложения, чтобы цена ТМ-510Р 1.5 была еще доступнее.
